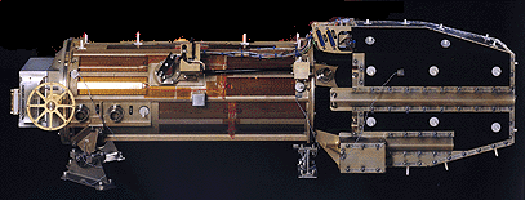

Αν εμφανιστεί στο "Εικόνες του Ηλιου σε Πραγματικό Χρόνο" το μήνυμα CCD BAKEOUT, τότε αυτό σημαίνει ότι οι εικόνες του Τηλεσκoπίου Απεικόνισης Ακραίου υπεριώδους (ΕΙΤ) είναι προσωρινά μη διαθέσιμες. Στην περίπτωση αυτή, δεν υπάρχει κανένα πρόβλημα στο ΕΙΤ του διαστημικού σκάφους SOHO. Οι εικόνες θα ξαναεμφανιστούν μέσα σε 2-3 εβδομάδες. το CCD BAKEOUT είναι μια διαδικασία όπου το EIT του SOHO είναι εκτός λειτουργίας προκειμένου να διατηρηθεί η απόδοση του οργάνου. Bakeout είναι η τεχνική επιτάχυνσης της εξάχνωσης με θέρμανση. Ο ανιχνευτής του EIT, στον SOHO, είναι μια, πολύ ακριβή να παραχθεί, όπισθεν φωτιζόμενη και λεπτυσμένη σε πάχος 10 μικρών συσκευή συζευγμένου φορτίου (CCD). Το CCD του ΕΙΤ είναι παρόμοιο με το, φθηνό να παραχθεί, έμπροσθεν φωτιζόμενο και παχύ CCD μιας φορητής βιντεοκάμερας, αλλά με καλύτερο επιπέδο θορύβου ανάγνωσης (το "χιόνι" που βλέπετε στα βίντεο σας όταν υπάρχει ελάχιστος φωτισμός) και, χάρη στην οπίσθια λέπτυνση, είναι ευαίσθητο στην ακραία υπεριώδη ακτινοβολία (EUV). Προκειμένου να διατηρηθεί χαμηλά ο θόρυβος ανάγνωσης (αποκοπή του «χιονιού») και να αποφευχθεί η μόνιμη αύξηση του επιπέδου θορύβου ανάγνωσης από την προβολή στις κοσμικές ακτίνες, βλάπτοντας τον ανιχνευτή, το CCD του ΕΙΤ συνήθως λειτουργεί σε θερμοκρασία περίπου -67°C. Η θερμοκρασία αυτή επιτυγχάνεται με παθητική ψύξη. Ετσι το τσιπ του CCD είναι σε θερμική επαφή με μια ψύκτρα τιτανίου (στο άκρο αριστερά στην παραπάνω δεξιά εικόνα) που είναι συνδεδεμένη με μια πλάκα θέρμανσης στραμμένη σε ένα μέρος του ουρανού στη κάθετο προς τη γραμμή Γης-Ηλιου. Δυστυχώς, υπάρχει μια μικρή ποσότητα "λάσπης", πιθανώς ένα μείγμα υδρατμών και υδρογονανθράκων, που ξεφεύγει από το αρχικό bakeout του οργάνου. Το πίσω άκρο του τηλεσκοπίου ΕΙΤ, είναι μια δύσκολη θέση για να διαφύγει, λόγω της πλάκας που συγκρατεί το τελικό, λεπτό φίλτρο αλουμινίου ακριβώς μπροστά από το CCD, και του δαιδαλώδους συστήματος αερισμού (σχεδιασμένο για την αποφυγή παρασιτικού φωτός). Στους -67°C, ακόμη και με τη χαμηλή μερική πίεση στο διάστημα, η "λάσπη" συμπυκνώνεται στο CCD και τη ψύκτρα (είναι τα πιο κρύα μέρη του τέλους του οργάνου). Η "λάσπη" απορροφά κάποια ακραία υπεριώδη ακτινοβολία (EUV) κι έτσι μειώνει την διαμεταγωγή (ταχύτητα μεταφοράς πληροφορίας) του οργάνου. Εξάλλου, η υπερβολική έκθεση στην EUV (ας πούμε, από έντονη έκλαμψη ή, πριν οριστεί το λογισμικό του σκάφους για να αποφευχθεί αυτό, τυχαία μεγάλους χρόνους έκθεσης) μπορει να δημιουργήσει παγίδες ηλεκτρονίων στο υλικό του CCD, οι οποίες μειώνουν την διαμεταγωγή του ανιχνευτή (πόσα ηλεκτρόνια παράγει για ένα δεδομένο αριθμό φωτονίων που χτυπούν ένα πίξελ). Έτσι, πρέπει να ζεστάνουμε (bakeout) τον ανιχνευτή για να εξατμιστεί η "λάσπη" (έστω και προσωρινά) και να φύγουν οι παγίδες ηλεκτρονίων, προκειμένου να διατηρηθεί η απόδοση του οργάνου.
|
